Ambiente

No enquadramento da MAJO com a protecção ambiental e mais particularmente com o tratamento de águas residuais participamos na construção da ETAR de Espinho através do desenvolvimento do projecto eléctrico, da construção dos quadros eléctricos, do desenvolvimento de um sistema de supervisão e da colocação ao serviço da ETAR.

Gestão da Exploração

A exploração da ETAR de Espinho, faz-se por processo remoto ou manual, pelo que foi instalado um sistema de gestão através de autómatos, o que permite consoante as necessidades ou preferências de exploração gerir o funcionamento dos diferentes equipamentos.
No edifício de exploração centralizamos a informação obtida a partir dos diferentes quadros de comando local, de comando directo dos vários equipamentos que compõem a ETAR, quadros estes que por sua vez permitem fazer a selecção do regime de funcionamento de cada um dos equipamentos isoladamente ou de grupos funcionais de equipamentos através dos respectivos comutadores de selecção com 3 posições Manual-0-Automático.
Para efeitos de ensaios, operações de controlo e manutenção, a generalidade dos equipamentos dispõe da possibilidade de comandos manuais, por intervenção dos operadores, através das respectivas caixas de botoneiras de comando local instaladas junto aos próprios equipamentos.
Em condições normais de exploração, Regime Automático, as ordens de arranque, paragem e encravamentos dos diversos equipamentos electromecânicos são geridas pelo programa de Software instalado nos autómatos.
Na Sala de Comando do Edifício de Exploração está instalado o equipamento informático, computador e impressora, que constituem o Sistema de Supervisão da ETAR.
Neste Sistema estão disponíveis os diagramas sinópticos dos vários “grupos funcionais” da ETAR, com a informação do estado de cada um dos equipamentos electromecânicos:

• Funcionamento /Avarias
• Abertura / Fecho
• Alarmes
• Níveis
• Medidas de instrumentos
• etc...

A partir do Sistema de Supervisão temos também a possibilidade de executar as ordens de Arranque / Paragem de cada um dos equipamentos, bem como eventuais alterações ao programa de automatismos.

Projecto Eléctrico

O projecto foi desenvolvido com base no Eplan e disponibiliza, para além do esquema eléctrico

• Lista de cabos
• Listas de equipamentos ( por quadro )

Quadros

Para os MCC:

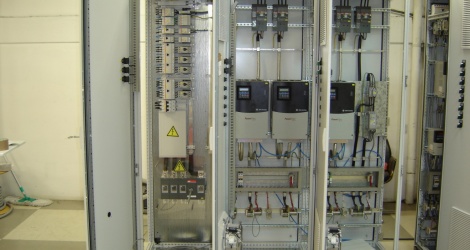

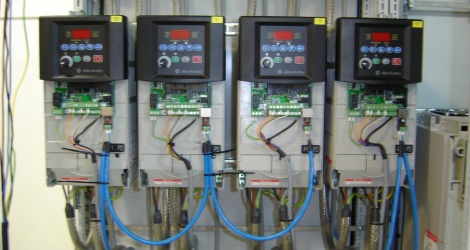

Os quadros eléctricos foram construídos seguindo uma lógica modular, sendo constituídos por módulos entrada, módulos de arranques directos, módulos de arranques electrónicos ( variadores frequência e arrancadores suaves ) e módulos de PLC.
De forma a que o cliente tivesse uma noção muito aproximada foi disponinibilizada uma vista em 3D dos layout`s dos armários, isto possibilitou que o cliente aprovasse o layout dos armários antes do inicio da construção

Para o QGBT:

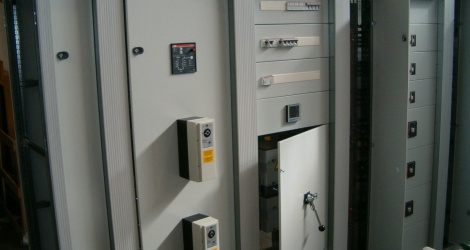

O Quadro Geral de Baixa Tensão foi construído utilizando a plataforma de armários Artu K e a respectiva aparelhagem da ABB.

Sistema de Supervisão (SCADA)

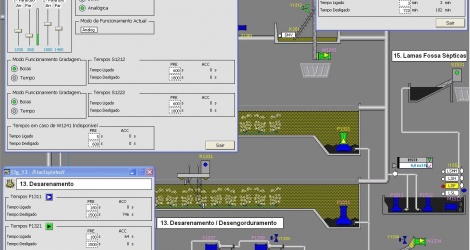

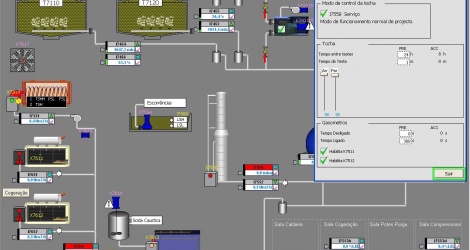

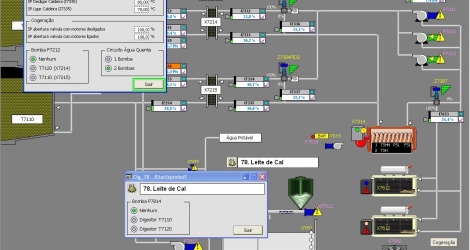

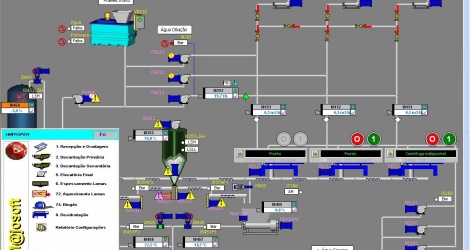

Como principio base de construção desta supervisão procurou-se agrupar o mais possível no mesmo sinóptico os elementos que se interligam e cooperam na realização de uma determinada fase do tratamento. Assim entendeu-se por bem seguir a organização de zonas do projecto base e como resultado temos a seguinte estrutura de quadros sinópticos

• Obra entrada
• Decantação primária
• Tratamento biológico / Decantação secundária
• Elevatória final
• Espessamento lamas
• Produção biogas
• Desidratação lamas
