No enquadramento da MAJO- Manuel João & Filhos, Lda na área da indústria da madeira/cortiça estivemos envolvidos, para a empresa AMORIM REVESTIMENTOS S.A, no desenvolvimento do projecto, a construção dos quadros eléctricos, o sistema de automação, a supervisão (SCADA) e a colocação em serviço da Linha de Acabamentos Finais 1.

Esta linha para pavimento flutuante é constituída por estruturas mais pequenas cada uma com uma função especifica ás quais designamos também por linhas.
È importante perceber que qualquer destas linhas pode funcionar de uma forma autónoma dado que cada uma delas é constituída pelo seu grupo de equipamento tal como, quadros eléctricos, caixas de I/O distribuído e HMI. Este principio tem razão de ser no facto de que em função das necessidades de produção são definidas “ rotas “ (caminho a seguir), ou seja o produto fará a “ rota “estabelecida passando apenas pelas linhas que necessita para efectuar a produção. Este tipo de instalação permite que seja possível produzir diversos tipos de produto ao mesmo tempo. De forma a garantir a segurança das pessoas foi prevista a utilização de controladores de segurança bem como outros elementos de campo tais como barreiras de cortina de luz, scanner laser ou fins de curso de segurança para as portas.

A Linha da Embalagem é a única que é comum a qualquer “rota” pois é nesta zona que o produto é embalado e paletizado por um robot de 6 eixos, passando em seguida nas cintadoras e envolvedoras, depois da embalagem o produto segue para o armazém.

Ao nível do controlo todos estes processos estão a ser estabelecidos através da utilização de PLC`s e plataforma de software segundo o standard IEC61131-3 implementando uma rede de campo tipo ProfiBus.

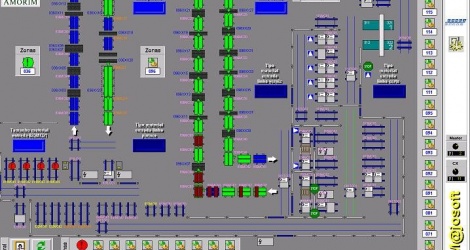

Todos os processos de cada uma das linhas podem ser visualizados  e comandados  através de um interface homem máquina (HMI) do tipo consola com ecrã táctil, montados em postos de comando que estão localizados em locais chaves da instalação de forma a permitir que seja visualizada toda a linha.
